4. Ταχύτητα μετατόπισης στάθμης υγρού σε δεξαμενή κι εκτόπιση αέρα

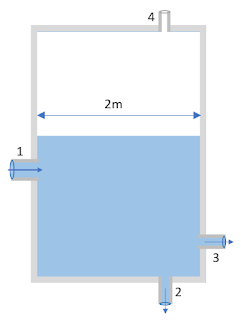

Στην κυλινδρική δεξαμενή του σχήματος, διαμέτρου D = 2m, εισάγεται νερό μέσω του σωλήνα 1 και εξέρχεται από τους σωλήνες 2 και 3. Με τη βοήθεια αντλιών το νερό εισχωρεί με σταθερή ταχύτητα υ­­1 = 8 m/s από τον σωλήνα 1 και εξέρχεται από τους σωλήνες 2 και 3 με σταθερές ταχύτητες υ2 = 3,75 m/s και υ3 = 4 m/s, αντίστοιχα. Ο σωλήνας 4 είναι ανοιχτός και μέσω αυτού επικοινωνεί ελεύθερα ο αέρας που βρίσκεται μέσα στο δοχείο με τον ατμοσφαιρικό. Οι εσωτερικές διάμετροι των σωλήνων είναι d1 = 6 cm, d2 = 4 cm, d3 = 5 cm και d4 = 4 cm. Το ύψος της στάθμης του νερού μέσα στη δεξαμενή είναι πάνω από τον σωλήνα 1 και η ροή του νερού είναι στρωτή.
 Να υπολογίσετε:
α) Την ταχύτητα με την οποία μετατοπίζεται η ελεύθερη στάθμη του νερού μέσα στη δεξαμενή.

β) Την ταχύτητα ροής του αέρα μέσα από τον σωλήνα 4. Θεωρείστε ότι ο αέρας συμπεριφέρεται ως ιδανικό ρευστό.
 γ) Συγκρίνετε την πίεση PA του αέρα μέσα στο δοχείο με την ατμοσφαιρική πίεση Patm
