Ένα σύνθετο ομογενές μαγνητικό πεδίο. 2ο .

Περισσότερα από ένα μεταβαλλόμενα Ο.Μ.Π στο εσωτερικό ενός συρμάτινου πλαισίου. Πώς αντιμετωπίζουμε μια τέτοια περίπτωση;

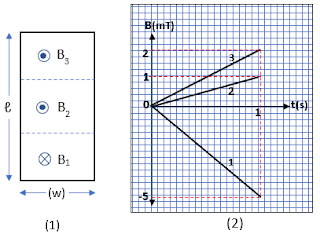

Το σχήμα (1) δείχνει ένα σύρμα που σχηματίζει ένα ορθογώνιο με διαστάσεις ℓ = 0,3 m και w = 0,15 m και με ωμική αντίσταση R = 0,005 Ω. Το εσωτερικό του χωρίζεται σε τρεις ίσες περιοχές, με μαγνητικά πεδία Β₁, Β₂ και Β₃. Τα πεδία σε κάθε περιοχή είναι ομογενή κάθετα στην επιφάνεια του ορθογώνιου πλαίσιου με φορά τα Β₃ και Β₂ προς το εξωτερικό μέρος της σελίδας και το Β₁ προς το εσωτερικό.

Το σχήμα (2) αποδίδει τη μεταβολή της έντασης κάθε πεδίου σε mT σε συνάρτηση με το χρόνο t.

Ποια είναι:

 (α) η ένταση

(β) η φορά του ρεύματος που επάγεται στο σύρμα;

Απάντηση:
